工业机器人运动学标定与轨迹规划虚拟仿真实验原理

一、实验总体原理

本虚拟仿真实验以工业机器人串联连杆运动学模型为基础，先通过运动学标定修正机器人几何参数误差，再基于精确模型进行关节空间/笛卡尔空间轨迹规划，最终在虚拟平台上实现高精度、平滑、无碰撞的运动仿真，完成从“建模—标定—规划—仿真验证”的完整闭环。

二、工业机器人运动学建模原理

1.文字原理

工业机器人通常为串联多刚体连杆机构，采用D-H 参数法（Denavit-Hartenberg） 建立连杆坐标系。

定义4个D-H参数：连杆长度a、连杆扭角α、连杆偏距d、关节转角 θ。

通过齐次变换矩阵逐连杆相乘，得到正运动学方程：

已知末端位姿求解关节角，为逆运动学，是轨迹规划的基础。

三、运动学标定原理

1.文字原理

运动学标定的核心是辨识并修正 D-H 参数误差，减小定位误差。

误差来源：加工装配误差、减速器间隙、连杆弹性变形、零位偏差等，导致名义模型与实际模型不一致。

标定流程：

测量机器人末端实际位姿；

建立误差模型，计算名义位姿与实际位姿偏差；

通过最小二乘法 / 卡尔曼滤波辨识参数误差；

修正 D-H 参数，完成误差补偿。

虚拟仿真中通过设定 “名义模型→误差注入→测量→辨识→补偿” 流程复现标定全过程。

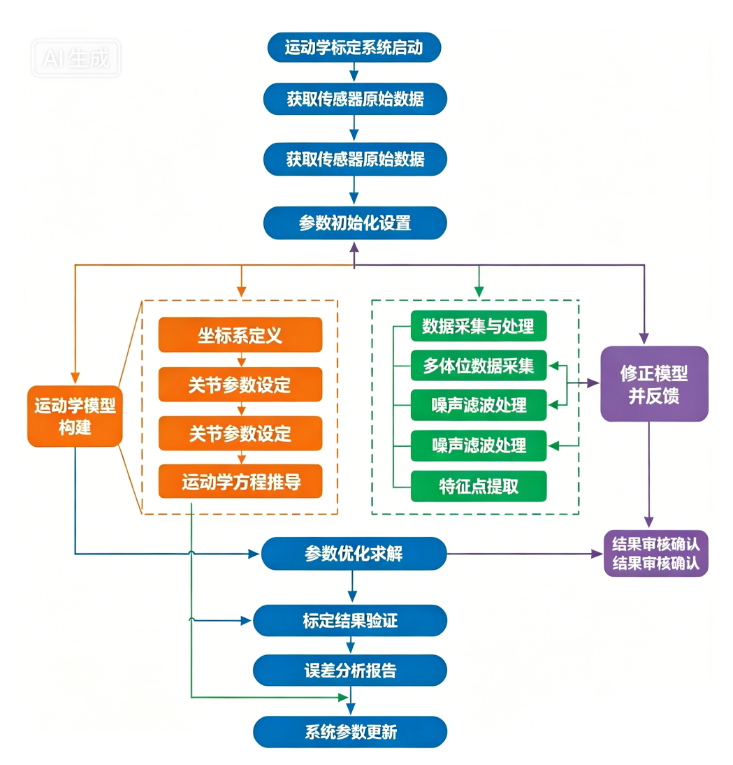

2.示意图
